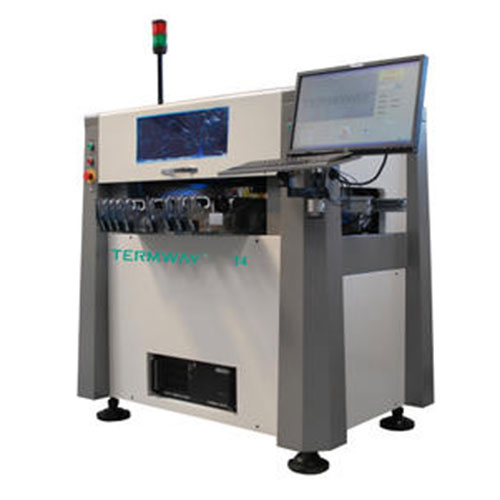

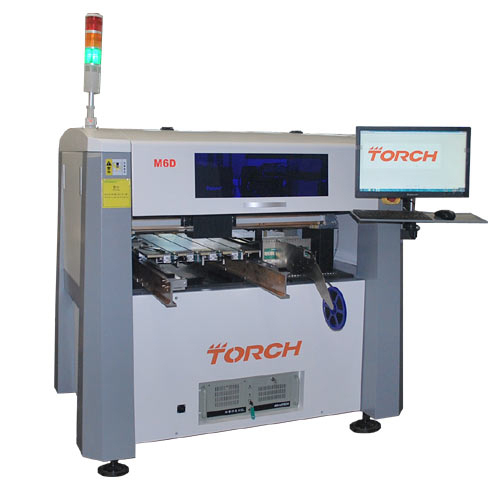

Machine de prélèvement et de placement visuelle automatique à vitesse moyenne

  • Description du produit

1. La seule machine de prise et de placement de haute précision dont la norme de configuration peut monter des composants 0201.

2. La taille maximale de QFP: 48*48mm

3. Il peut monter au-dessus d'un pas QFP de 0.4mm, peut également monter un BGA.

4. Configurez la règle de réseau de renommée mondiale, en obtenant un contrôle de mouvement de haute précision.

5.

  • Fiche technique

Caractéristique unique

La seule machine de prise et de placement de haute précision dont la norme de configuration peut monter des composants 0201.

La taille maximale de QFP: 48*48mm

Il peut monter au-dessus d'un pas QFP de 0.4mm, peut également monter un BGA.

Configurez la règle de réseau de renommée mondiale, en obtenant un contrôle de mouvement de haute précision.

Caractéristiques générales

1. Toute la structure est en fonte + plate-forme en marbre. Le bas de la plate-forme de marbre de haut niveau ; X, structure de portique d'axe Y, poutre d'axe X utilisant le processus de coulée, structure en marbre de portique d'axe Y avec intégration de plate-forme en marbre, garantissent efficacement la fiabilité et la stabilité du monteur d'utilisation à long terme.

2. En utilisant un rail carré de précision importé, améliorez efficacement la précision du placement.

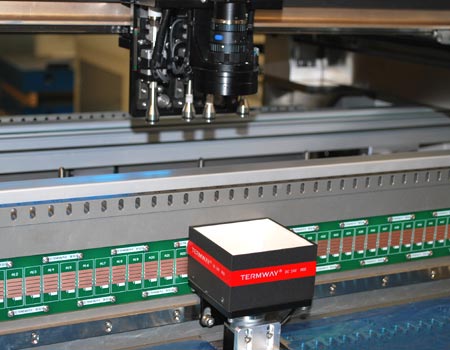

3. Utilisation de caméras industrielles à prisme optique haute définition uniques pour compléter le montage de composants de haute précision.

4. Avec le système de positionnement de vision, peut identifier automatiquement le point MARK, améliorer efficacement l'efficacité de la production SMT et la précision du placement.

5. Programmation visuelle automatique, il n'est pas nécessaire de saisir manuellement les coordonnées des composants, la programmation est simple, facile à apprendre pour les débutants et pratique. Il peut importer universellement les données PCB, il est le plus adapté à la production de masse à moyenne échelle.

6. Configuration standard d'un ensemble de plateau IC minitype.

7. Le placement configure 8 buses.

8. Machine de placement automatique rentable, elle est la plus appropriée pour la production de masse à moyenne échelle et la recherche scientifique, les entreprises industrielles militaires de haute qualité.

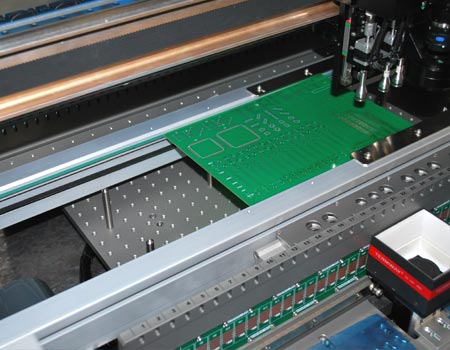

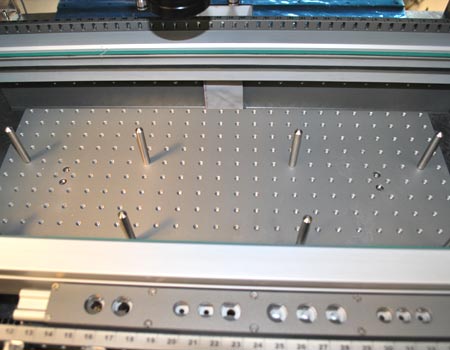

9. Le placement configure un ensemble de système de transport de carte PCB, il peut une connexion transparente avec une imprimante à pochoir, un bureau à main et un four de refusion.

10. Norme de configuration du système de remplacement automatique des buses, il peut changer librement 7 buses différentes.

Partie optionnelle

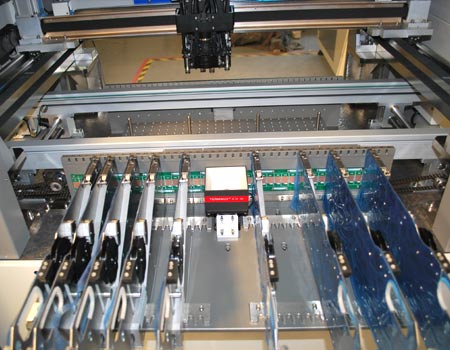

1. 8mm, 12mm, 16mm,24 et chargeur automatique 32mm de type GF

2. Buse (7 buses, vous pouvez personnaliser différentes buses)

3. QS48 composant (montage 48*48mm IC)

4. Plateaux en vrac

5. Plateaux IC

6. Mangeoire vibrante

M6 Paramètres techniques

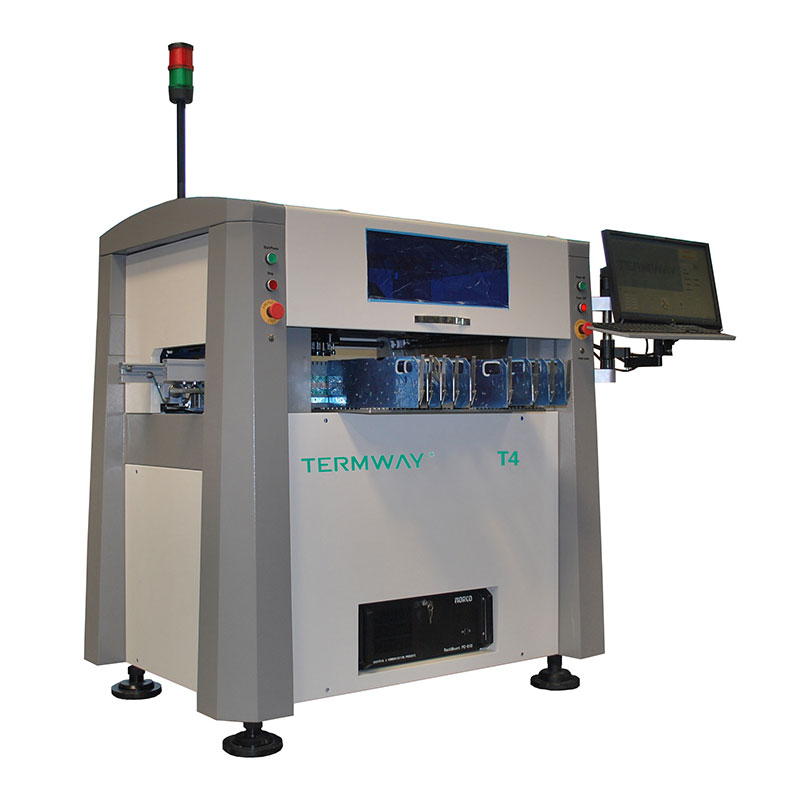

T4
Tête de monteur 4 têtes
Carte PCB maximum 580×230mm
Plage de déplacement maximale 640×460mm
Plage de déplacement de l'axe Z 20mm
Vitesse typique Without vision: 6000-8000cph with vision: 4000-6000cph
Vitesse maximale 8000cph
Axe X, Y

précision
+/- 0.001mm
Précision de montage répétée ±0.015mm
Manière de position Position visuelle
Composant disponible Above 0201 and less than 38 mm IC (48mm camera and lens are selected)
Méthode du programme Importation automatique des données/apprentissage vidéo/saisie au clavier
Transmission Vis à billes de haute précision à axe XY avec guide de précision+ Industrial dual-belt drive+ grating ruler position
Chargeur de bande Chargeur de 8mm, 12mm, 16mm, 24mm, 32mm, 44mm en option
Numéro de chargeur Peut être mis 70 pièces de chargeur GFTA-08S 8mm, l'avant et l'arrière peuvent être mis 35pcs chargeur GFTA-08S 8mm (pas de plateau IC)

Peut être mis 80 pièces de chargeur CF 8mm
IC Numéro de chargeur Pas plus de 2 pièces
Système d'exploitation WINDOWS XP/win7(32bit)
Air comprimé 80psi(0.5Mpa), flue 80L/min
Puissance 220V,50Hz, 5kW
Poids 700Kg
Dimension 1450 × 1100 × 1300mm

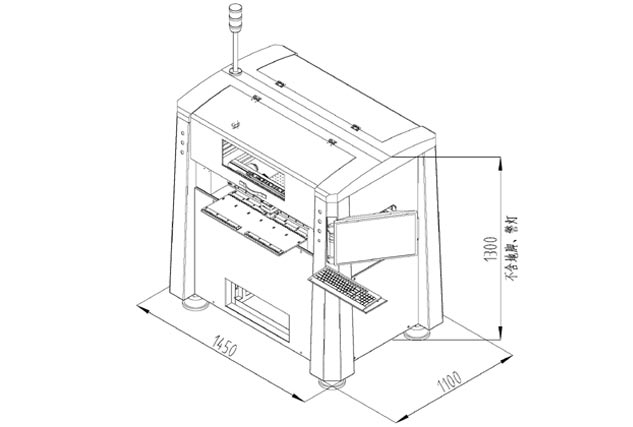

T4 appearance dimensional map:
