• Fiche technique

LED660

1. La première industrie de montage de puces LED spéciales utilisant un système de servocommande.

2. Le premier monteur industriel de puces LED à entraînement par vis à billes de haute précision.

3. Le seul peut monter de manière fiable 20mm suivant SOP, diode, triode, SOT et plus de 0603 à part (condensateur électrolytique en aluminium supérieur à 5m).

4. Seule une configuration propre au chargeur électronique intelligent breveté du monteur de puces automatique à LED.

5. Un seul termine la programmation et le placement de la carte du panneau LED.

6. Le seul à réaliser une programmation hors ligne avec une machine de placement de LED.

7. La seule machine de placement automatique de LED de programmation vidéo.

8. Puissante fonction d'entrée de données, peut satisfaire n'importe quel format d'importation de données PCB.

9. Le seul peut monter de manière fiable 0402 composants LED machine de placement entièrement automatique.

10. L'équipement avec couvercle de sécurité protège efficacement le coffre-fort personnel, en même temps anti-poussière.

11. Peut être configuré avec plus de 5 buses, le logiciel note que vous changez de buse automatiquement.

12. La vitesse de montage réelle est de 6000cph.

Remarque

1. Le système d'entraînement de carte utilise un moteur pas à pas de haute précision entraînant une courroie industrielle, coopérant avec un rail de guidage de précision pour améliorer la précision de placement et la vitesse d'entraînement de la carte.

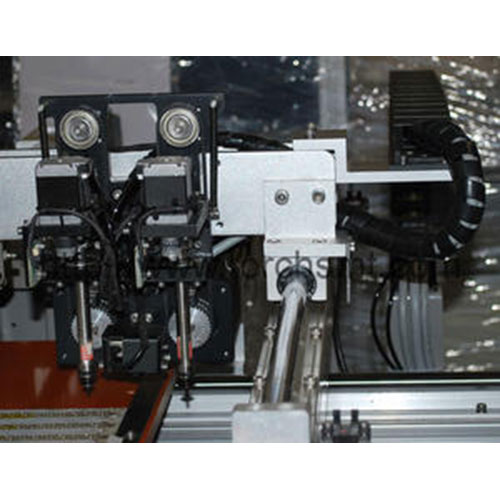

2. Le système d'entraînement de la tête de montage utilise un servomoteur, ainsi qu'une vis à billes de haute précision pour réaliser la sélection et le placement des composants LED.

3. 2 groupes de tête de montage améliorent l'efficacité de production de 60% par rapport à 1 groupe.

4. Programmation visuelle automatiquement, sans saisie manuelle des coordonnées des composants. La programmation est simple, facile à apprendre pour les débutants.

5. Différentes tailles de chargeur peuvent répondre à différentes exigences de montage LED.

6. La machine à puce LED économique est la plus appropriée pour la production de LED à grand volume.

7. L'ensemble de la machine est contrôlé par un ordinateur industriel avec un logiciel professionnel, facile à utiliser et à utiliser.

8. Importation facile des données CAD du circuit imprimé.

9. Stable et facile à compléter la programmation et le placement du panneau LED.

10. Les coordonnées du panneau de commande peuvent être affichées dans le logiciel, un réglage fin de ces coordonnées pour obtenir un placement de haute précision.

11. L'espace du panneau peut être défini dans le logiciel, toutes les coordonnées de placement des composants seront affichées en fonction de l'espace du panneau et les panneaux qui n'ont pas besoin d'être montés peuvent être sélectionnés.

12. Si la carte présente des problèmes de qualité de fabrication, LED600 peut déplacer l'emplacement du composant pour un montage précis.

13. Le logiciel peut réaliser pour réaliser automatiquement la double fonction de tête de montage.

14. Le logiciel augmente la limite de détection de l'axe XYZ lors des déplacements.

15. Le logiciel augmente la fonction de changement de vitesse de 6 niveaux, vous pouvez vérifier le meilleur réglage de vitesse en fonction de la feuille de contrôle de distance et effectuer un réglage de la vitesse, ce qui peut augmenter la stabilité pour une utilisation à long terme.

16. La plate-forme PCB a une fonction d'absorption sous vide, ce qui peut aider à positionner avec précision la carte PCB de grande taille, améliorer la précision de placement. Pendant ce temps, il peut compléter la position et le montage de la bande lumineuse souple et flexible (FPC).

Configuration standard

1. 1 ensemble d'ordinateur industriel

2. Tête de montage 2 groupes

3. Buse 4 pièces

Partie optionnelle

1. Chargeur automatique 8mm, 12mm, 16mm et 24mm

2. Buse

3. Pompe à air industrielle

4. Plate-forme d'absorption sous vide 1 groupe

Paramètres techniques:

Modèle	LED600
Tête de montage	2 pcs
Taille maximale du circuit imprimé	1200*350mm
Plage de déplacement maximale	Axe X 1500mm, Axe Y 360mm
Plage de déplacement maximale de l'axe Z	10mm
Vitesse de montage typique	5500-6100 cph
Vitesse de montage maximale	7000cph
Précision de montage	+/-0.1mm
Méthode de positionnement	Position de la machinerie
Composant disponible	0603 et supérieur composant SMD et LED
Méthode du programme	Importation automatique des données/étude vidéo/saisie au clavier
Alimentateur à bande	8mm, 12mm, 16mm et 24mm
Numéro de chargeur	2 pcs de chargeur de série GF peuvent être réglés
Système d'exploitation	WINDOWS XP
Air comprimé	80 psi(0.5Mpa)
Source de courant	220V, 50Hz, 3 kW
Poids	320kg
Dimension	2600*680*1500mm
